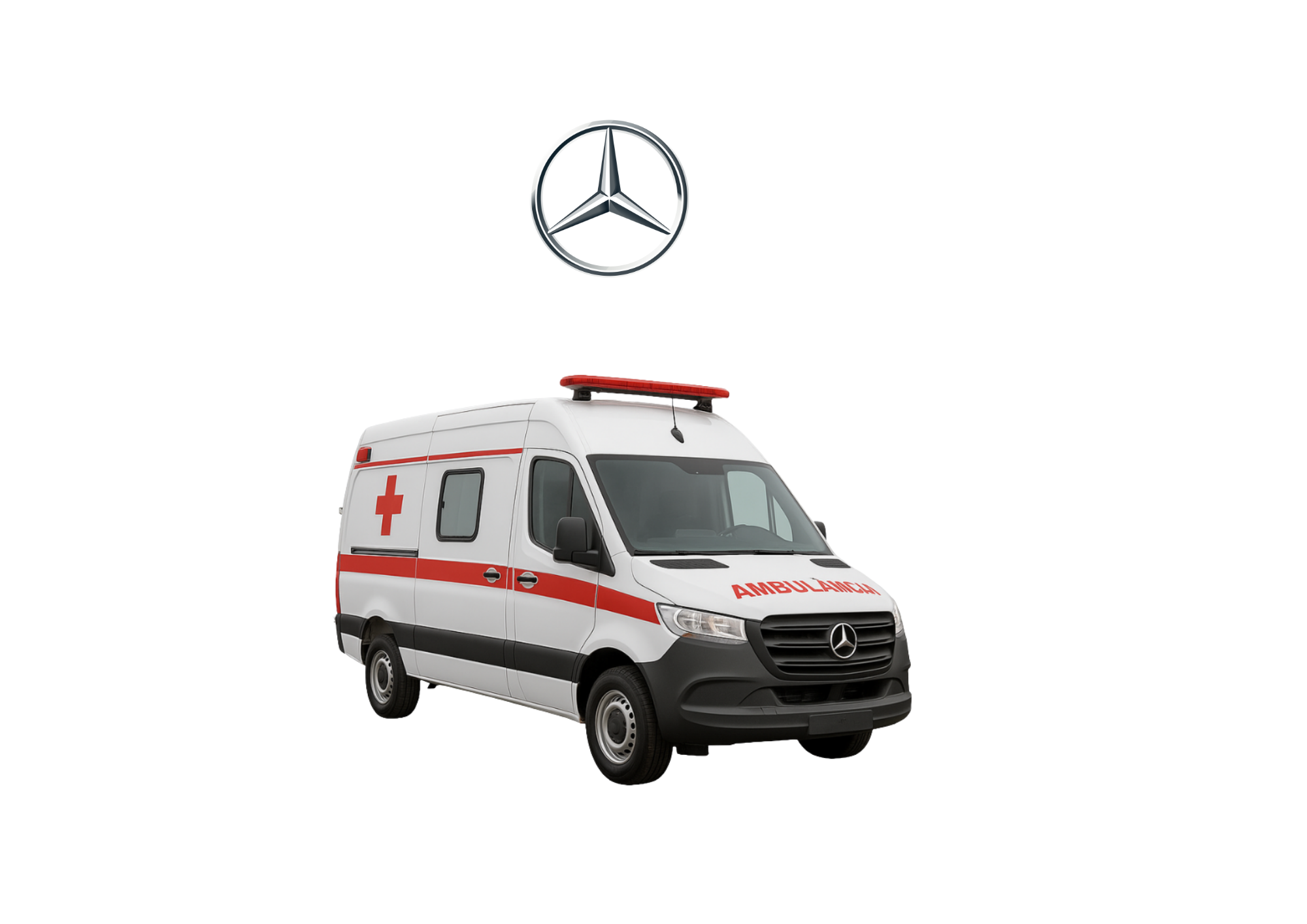

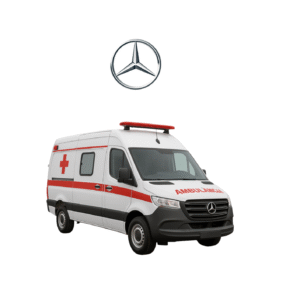

MERCEDES BENZ SPRINTER 417 14m³ UNIDADE MÓVEL DE RESGATE COM RESSUCITADOR

DESCRIÇÃO GERAL

• Modelo Base: Mercedes-Benz Sprinter 417 CDI Furgão Longo, Teto Alto.

• Tipo de Veículo: Ambulância Tipo B – Unidade Móvel de Resgate com Ressuscitador (Suporte Básico de Vida).

• Finalidade: Transporte pré-hospitalar de pacientes em risco não imediato de vida, que necessitam de monitoramento, oxigenoterapia e primeiros atendimentos de urgência até a unidade hospitalar.

1. ESPECIFICAÇÕES TÉCNICAS DO VEÍCULO BASE

• Motorização: Diesel, 4 cilindros em linha, turbo intercooler, injeção eletrônica direta.

• Potência: Aproximadamente 170 cv (ABNT).

• Cilindrada: 2.143 cm³.

• Torque máximo: 40,8 kgfm @ 1.400–2.400 rpm.

• Transmissão: Manual de 6 marchas ou automática de 7 marchas (7G-Tronic Plus).

• Tração: Traseira.

• Direção: Eletro-hidráulica.

• Freios: Sistema a disco nas quatro rodas, com ABS, EBD, BAS, ASR e ESP adaptativo.

• Suspensão: Dianteira independente tipo McPherson e traseira com feixe de molas.

• Tanque de combustível: 71 litros.

• Peso Bruto Total (PBT): 4.100 kg.

• Volume interno útil: Aproximadamente 14 m³.

• Dimensões aproximadas:

  • Comprimento: 7.367 mm

  • Largura: 2.020 mm

  • Altura: 2.800 mm

2. ADAPTAÇÃO – UNIDADE MÓVEL DE RESGATE (TIPO B)

2.1 Estrutura e Acabamento

• Compartimento para pacientes: integrado à carroceria original (tipo furgão).

• Revestimento interno: Superfícies lisas, laváveis, não porosas e resistentes à desinfecção hospitalar.

• Piso: Antiderrapante, lavável e resistente a produtos químicos.

• Forração interna: Em fibra de vidro ou ABS termoformado com isolamento térmico e acústico.

• Divisória: Entre cabine e compartimento do paciente, com janela de comunicação.

• Climatização: Ar-condicionado automotivo com extensão para o compartimento médico.

• Ventilação: Natural e forçada (exaustores elétricos).

• Iluminação: Luminárias LED brancas e focos direcionáveis sobre a maca.

• Tomadas elétricas 12V e 110/220V com inversor de energia e bateria auxiliar.

2.2 Equipamentos Obrigatórios (Conforme Portaria MS nº 2.048/2002 e ABNT NBR 14561)

Área do Paciente:

• 1 maca retrátil tipo ambulância, com suporte de ancoragem e trava de segurança.

• 1 prancha rígida longa (imobilização da coluna).

• 1 banco lateral para acompanhante com cinto de segurança.

• 1 assento para socorrista junto à cabeceira da maca.

• 1 armário superior e 1 armário inferior para materiais e equipamentos.

• 1 suporte para cilindro de oxigênio de 10 L e outro portátil de 1 L.

• Sistema de oxigênio completo:

  • Cilindros com válvula reguladora e fluxômetro;

  • Ressuscitador manual tipo Ambu (adulto e infantil);

  • Máscaras faciais de tamanhos diversos;

  • Umidificador de oxigênio;

  • Mangueiras e conexões hospitalares.

• 1 suporte de soro retrátil.

• 1 suporte para oxímetro de pulso, tensiômetro e estetoscópio.

• 1 foco cirúrgico de leitura (luminária articulada).

• Extintor, kit de primeiros socorros e luvas de procedimento.

2.3 Sistema Elétrico e Hidráulico

• Painel elétrico centralizado com disjuntores e indicadores.

• Bateria auxiliar selada com isolador automático.

• Inversor de energia (12V–110/220V).

• Pontos de energia internos para equipamentos médicos.

• Iluminação de emergência autônoma.

• Reservatórios de água limpa e servida, com pia inox (opcional).

3. SINALIZAÇÃO E IDENTIFICAÇÃO

• Sinalização luminosa e sonora regulamentar:

  • Barra de luz (giroflex) vermelha com sirene eletrônica;

  • Faróis estroboscópicos dianteiros e traseiros;

  • Controle de sirene e luzes no painel do motorista.

• Identificação externa:

  • Faixas refletivas e inscrição “AMBULÂNCIA” (espelhada na dianteira);

  • Símbolo da Cruz Vermelha nas laterais e traseira;

  • Layout conforme padrão do Ministério da Saúde / SAMU / Secretaria de Saúde.

4. ITENS DE SEGURANÇA E CONFORTO

• Airbags frontais (motorista e passageiro).

• Cintos de 3 pontos na cabine e 2 pontos no banco do acompanhante.

• Controle de estabilidade (ESP) e tração (ASR).

• Freios ABS com EBD.

• Sensor de ré e câmera traseira (opcional).

• Faróis halógenos ou de LED com regulagem elétrica.

• Direção eletro-hidráulica.

• Travamento central e vidros elétricos.

5. FINALIDADE E USO

Ambulância Tipo B – Unidade Móvel de Resgate com Ressuscitador, destinada a:

• Atendimento pré-hospitalar de pacientes sem risco imediato de morte, mas que necessitam de suporte básico;

• Transporte e remoção assistida em situações de urgência;

• Uso por Corpos de Bombeiros, SAMU, Defesa Civil, prefeituras e hospitais.

O veículo e sua adaptação seguem integralmente as normas:

• Portaria GM/MS nº 2.048/2002 (Regulamento Técnico de Urgência e Emergência);

• RDC ANVISA nº 50/2002;

• ABNT NBR 14561 (Ambulâncias – Tipos e Requisitos);

• Resolução CONTRAN nº 969/2022 (sinalização de veículos de emergência).
